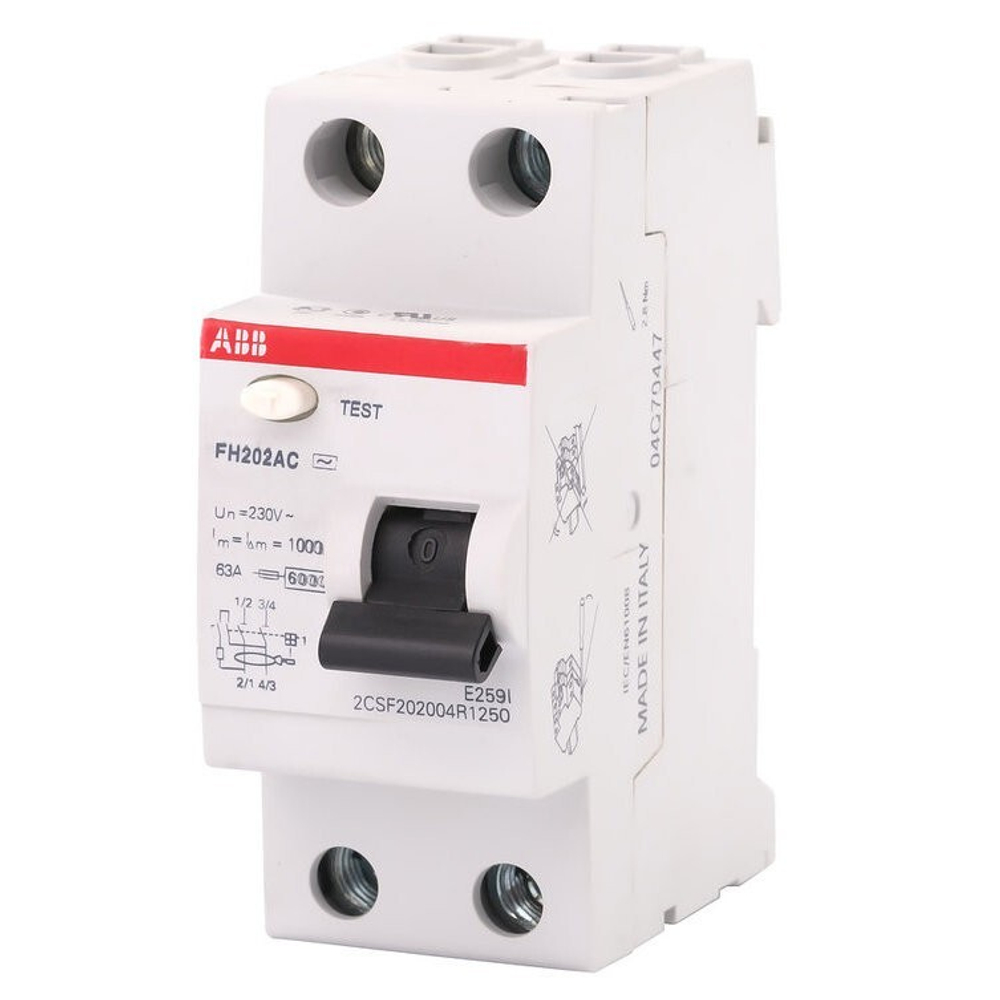

Установка УЗО однофазного (двухполюсного)

Установка однофазного (двухполюсного) устройства защитного отключения (УЗО) связана с высокой опасностью и риском поражения электрическим током, поэтому монтаж должен выполнять специалист.

Последовательность установки УЗО:

1. Продумать схему подключения. Произвести расчёт, сколько устройств понадобится на квартиру или дом.
2. Определить местоположение электрического щитка. В стене и в местах крепления на щите просверлить отверстия для фиксации с помощью дюбелей и шурупов.
3. Установить DIN-рейку. На неё крепится УЗО и слева от него — автоматический выключатель.
4. Определить фазный провод со стороны электросети и со стороны нагрузки с помощью индикаторной отвёртки.

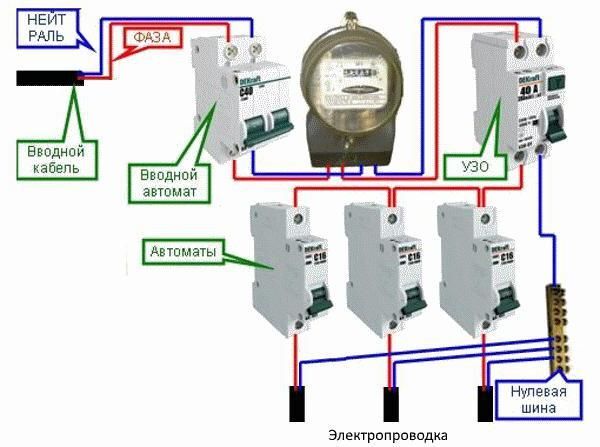

5. Завести провода со стороны источника питания в клеммы выключателя сверху.
6. Протянуть провода-перемычки от нижних контактов выключателя к верхним клеммам УЗО.
7. Подсоединить провода с нагрузки к нижним контактам. Важно соблюдать соответствие проводов фазы, нуля и нейтрали сверху и снизу.
8. Проверить правильность подключения всех проводов и только после этого подать питание на цепь.

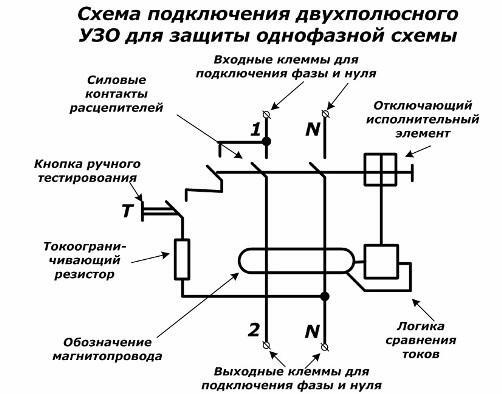

9. Проверить работу УЗО и выключателя с помощью кнопки «ТЕСТ» — она имитирует нештатную ситуацию и заставляет автомат сработать.

Некоторые рекомендации по установке:

• Величина номинального тока УЗО должна быть больше или равна номиналу автомата защиты от сверхтоков, установленного на той же линии.
• Нельзя устанавливать УЗО в системе заземления TN-C, так как в контуре совмещены функции нулевого защитного и нулевого рабочего проводника по всей длине.

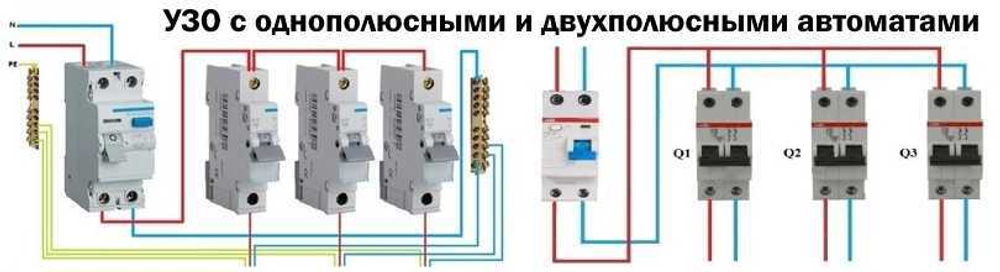

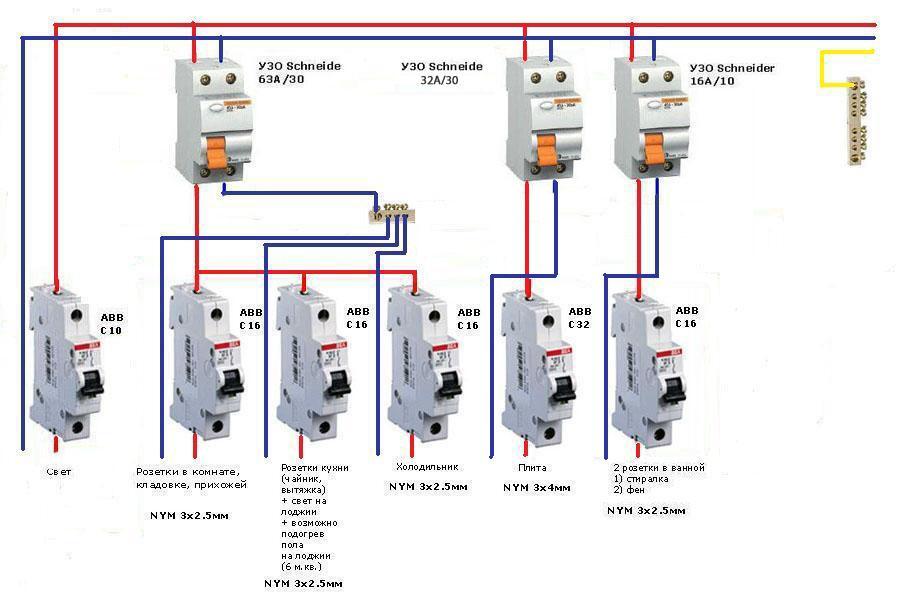

• Если одно УЗО защищает несколько групповых линий, каждую из них нужно подключать через отдельный автоматический выключатель. А уже от автоматов вести провода к УЗО.

При установке УЗО важно соблюдать меры безопасности, использовать индикатор, мультиметр или контрольную лампу для проверки отсутствия напряжения на токоведущих частях.
