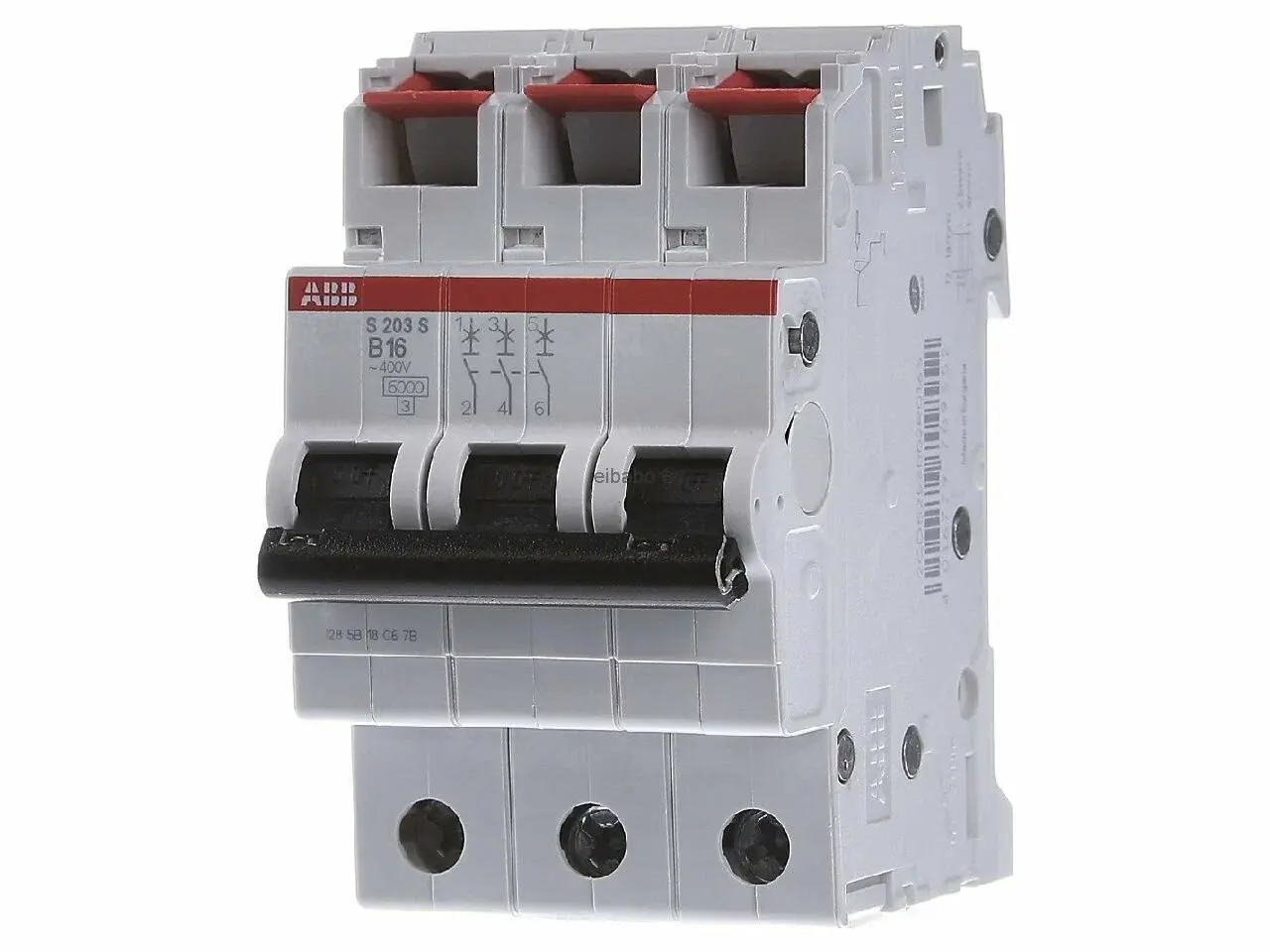

Установка автоматического выключателя 3-х полюсного

Установка трёхполюсного автоматического выключателя (автоматического выключателя напряжения) включает следующие шаги:

1. Обесточивание линии. Нельзя устанавливать и подключать оборудование к линии под напряжением.
2. Закрепление DIN-рейки. Рейка — отрезок специального металлического профиля, который прикручивается на необходимое место двумя винтами.
3. Фиксация корпуса автомата. С тыльной (задней) стороны выключатель имеет выступ, которым необходимо зацепиться за DIN-рейку. Затем нужно надавить на нижнюю часть корпуса выключателя, чтобы сработала защёлка, расположенная внизу корпуса.
4. Подключение проводов:
   • Провода очистить от внешней изоляции на 5–7 см.
   • Зачистить внутреннюю изоляцию на 2–2,5 см.
   • Вставить их в соответствующие разъёмы: подающие в 3 верхних, потребляющие — в 3 нижних, закручивая винты зажимов. Лучше делать это поочерёдно, сразу закручивая винт замкнутой клеммы. Затем переходить к следующему проводу.

Важно обратить внимание на расположение контактов: выключатель устанавливается таким образом, чтобы вход находился сверху, а выход (потребитель) — снизу.

Чаще всего трёхполюсный вводный автоматический выключатель располагают после счётчика. Но, чтобы включить счётчик в защищённую автоматом цепь, выключатель возможно установить и до счётчика. Однако в таком случае потребуется его опломбирование представителем соответствующей организации.

При отсутствии опыта в установке электрооборудования рекомендуется обратиться к специалисту.
