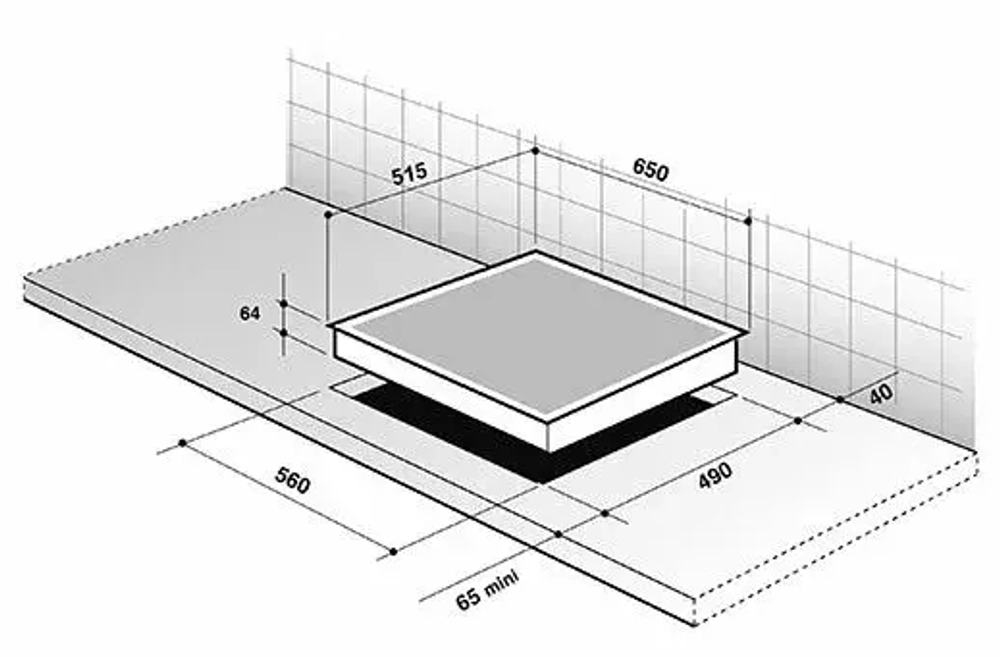

Вырез под варочную поверхность

Для установки и подключения электроплиты или варочной поверхности рекомендуется обратиться к специалисту-электрику.

Некоторые рекомендации по подключению электроплиты или варочной поверхности с использованием соединительного клеммника:

1. Завести электрический силовой кабель. Он должен быть марки ВВГ, НЮМ или ПВС, иметь три медные жилы, сечение каждой — от 4 до 6 мм². Выбор сечения кабеля должен соответствовать суммарной мощности подключаемой техники.
2. Выпилить в кухонной столешнице отверстие, соответствующее габаритам варочной панели. Выпил лучше сделать до сборки мебели.
3. Обесточить линию, которая будет питать электроплиту. Для этого в сети электропитания устанавливается отдельный автомат допустимой мощности.
4. Подготовить питающий кабель. Концы проводов нужно загнуть в кольцо для обеспечения более качественного и надёжного соединения.
5. Установить соединительную клеммную колодку.
6. Подключить к клеммнику силовой кабель, кабель от электроплиты.
7. Клеммную коробку заизолировать.
8. Установить варочную поверхность на мебельную столешницу.
9. Включить автоматический выключатель.
10. Проверить работоспособность и безопасность электроплиты.

Схема подключения может различаться в зависимости от типа сети (однофазная, двухфазная или трёхфазная). Например, для однофазной сети 220 В нужно:

• с помощью отвёртки открутить металлическую пластину на задней стороне варочной панели;
• найти коробку с клеммами и перемычками согласно инструкции к варочной поверхности;
• оголить провода кабеля зачистными клещами и подсоединить их к соответствующим клеммам.

Для двухфазной сети 220 В нужно подключить к клеммам 2 провода фазы, нулевой провод и заземление, затянуть клеммы и проверить работу панели.

Для трёхфазной сети 380 В в кабеле, который идёт из стены, 5 или 6 проводов. Нужно обязательно дополнительно проверять провода индикаторной отвёрткой.
