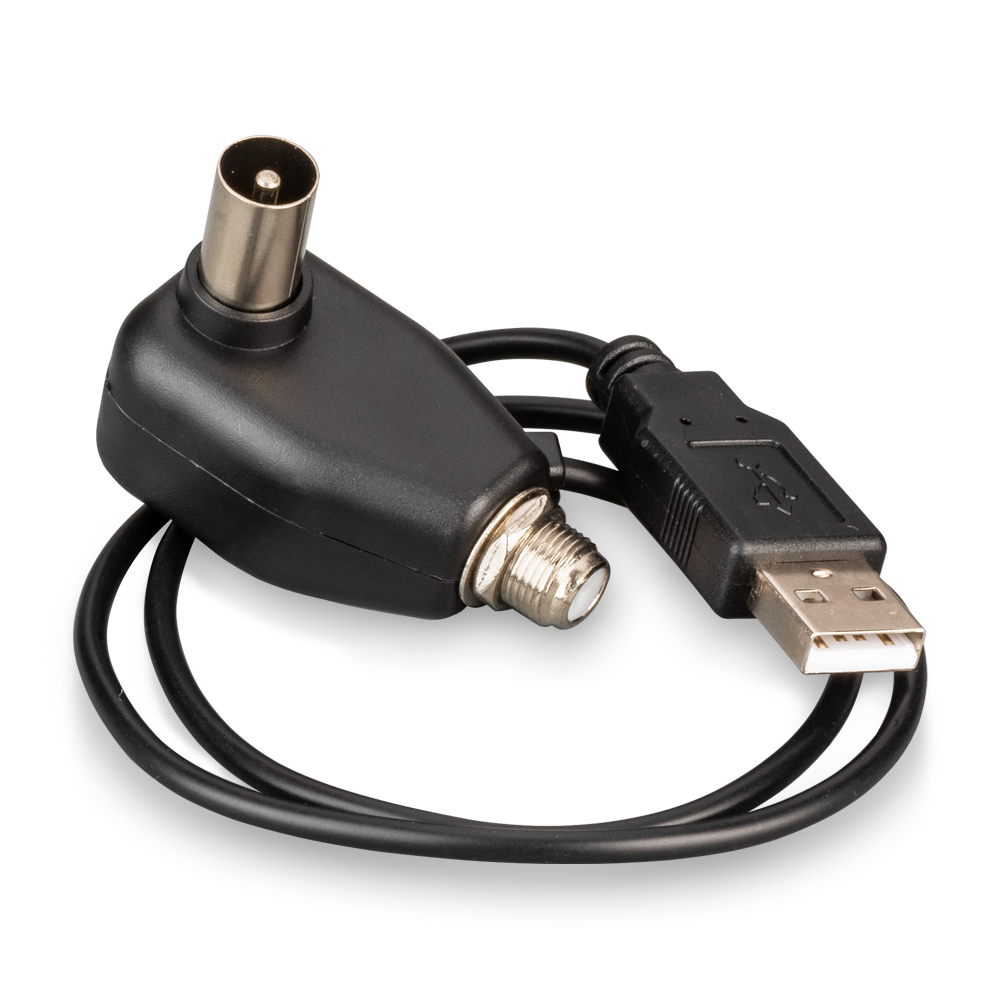

Инжектор питания USB-5V позволяет подавать напряжение 5 Вольт на усилитель активной телевизионной антенны без использования блока питания. Избавляет от лишних проводов и от необходимости использовать розетку 220 Вольт.

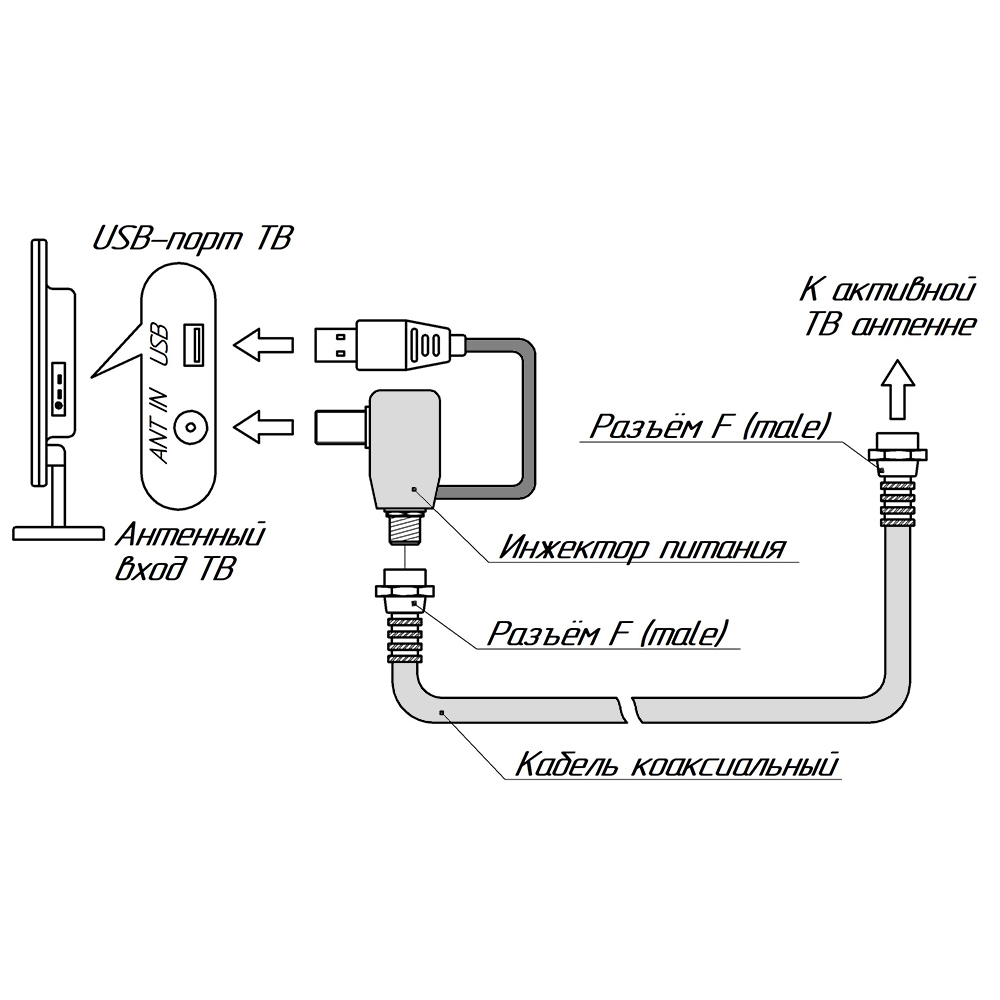

Для подключения инжектора питания необходимо антенный штекер типа 'папа' инжектора вставить в антенный вход телевизора, а USB-разъем - в свободный USB-порт телевизора. Подключение антенны к инжектору питания осуществляется при помощи коаксиального кабеля нужной длины. Для этого необходимо с двух концов кабеля накрутить разъем F(male), затем подключить его к антенне и к инжектору питания. Таким образом питание по антенному кабелю будет подано на усилитель активной телевизионной антенны.
Внимание! Подключение пассивных антенн без усилителя к инжектору питания приведет к короткому замыканию в инжекторе и выходу его из строя. Не подключайте пассивные антенны к инжектору питания.
Для подключения активной антенны к инжектору необходимо дополнительно приобрести:
Разъем F(male) – 2 шт.
Кабель коаксиальный - длина кабеля зависит от каждого конкретного случая
С обоих концов коаксиального кабеля накрутите разъемы F(male). Затем подключите один конец кабеля к F-разъему ТВ-антенны, а второй конец кабеля к F-разъёму инжектора питания.
В продаже имеются готовые кабельные сборки F(male)-F(male) длиной 5 и 10 метров.
Габариты (длина , ширина , высота ), мм
500 x 40 x 25
Габариты в упаковке (длина , ширина , высота ), мм
100 x 80 x 25
Масса в упаковке, грамм
30
