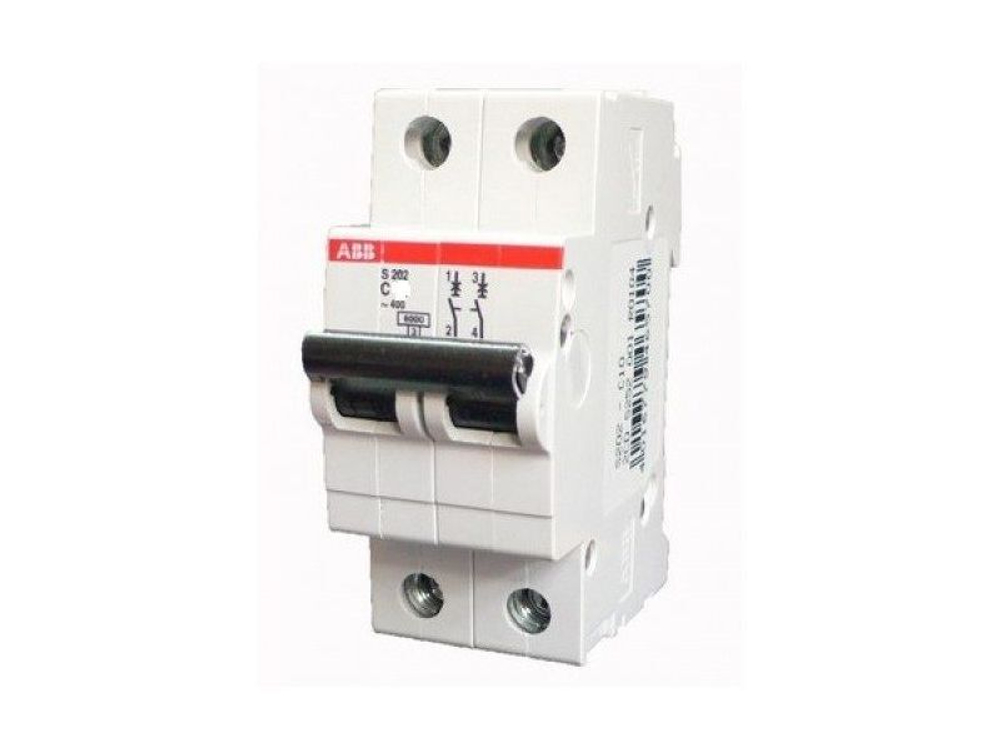

Установка автоматического выключателя 2-х полюсного

Перед установкой двухполюсного автоматического выключателя необходимо отключить питание в щитке и убедиться, что в ходе работ не подаётся электроэнергия. Для этого можно использовать индикаторную отвёртку.

Для установки выключателя нужно выполнить следующие шаги:

1. Приложить выключатель к свободному пространству на DIN-рейке и слегка надавить. Благодаря имеющейся защёлке устройство зафиксируется на планке. Если по бокам от прибора есть свободное место, то рекомендуется закрепить модуль ограничителями.
2. Протянуть провода к соответствующим клеммам, при этом они должны лежать свободно, без перетягов.
3. Удалить часть изоляции (достаточно 10 мм) с помощью стриппера или ножа. При укладке проводов следует избегать заломов и большого количества перегибов.
4. Клеммы с левой стороны выключателя предназначены для фазного провода, правая часть прибора отводится для ноля.
5. При подключении проводов нужно следить, чтобы часть изоляции не попала под клеммы — это может привести к оплавлению при перегреве кабеля.
6. Для установки заземления используется проходной контакт, также зафиксированный на DIN-рейке.
7. После того, как все оголённые концы проводов будут вставлены в соответствующие контакты, останется аккуратно затянуть крепёжные винты.
8. В завершение следует подать напряжение на автомат, переключить рычаг управления и протестировать сеть.

При подключении автоматического выключателя важно соблюдать технику безопасности. Если нет опыта в проведении электромонтажных работ, рекомендуется обратиться к специалисту.
